德伦科技推出——10W电子烟方案板说明

10W电子烟方案板说明

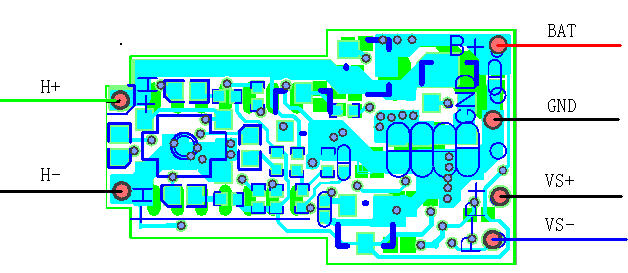

方案板外观如下:



其中非电感面为正面

引脚说明:

BAT:  接电池正极

GND:接电池负极

VS+接滑动变阻器采样端

VS-接滑动变阻器采样端

H+点烟时接发热丝一端/充电时接充电器正极

H-点烟时接发热丝一端/充电时接充电器负极

功能描述:

1 电池电压:3.0V-4.2V;

2 上电或锁定后省电电流:<30uA

3 上电提示:电池上电时所有灯闪3次后灭,不吸烟进入睡眠模式。

4  锁定/解锁:2秒内连按5次切换,相应电量指示灯闪3次提示(解锁时,红色灯会先亮提示状态,然后电量灯亮/锁定时只有电量灯亮)(解锁状态下才能充电)

Bat <3.6V (红色)   3.6V<Bat<3.9V(蓝色)  Bat >3.9V(绿色)

5  输出电压: 最左3.3±0.15V;旋到最右4.85±0.15V (负载2.5ohm)

6  吸烟提示:按下按键,相应电量指示亮;松开按键,灯灭

7  单口超时:吸一口烟超过10S,相应电量指示灯闪10次提示。并且关闭输出

8  短路保护:输出电压低于1V时,进入短路保护状态,关闭输出。所有灯闪3次提示

9  低压提示:Bat < 3.3V,每次吸烟所有灯闪15次提示,无电压输出

10 发热丝处充电:(在解锁状态下可以充电,锁定状态不能充电)

        充电开始:所有灯闪3次后相应电池电量灯长亮;

充电结束:绿灯闪10次后灭;充电结束后自动进入锁定状态

充电电压:4.20~4.30V(充满电后电池电压4.05~4.15V

以上控制的闪灯方式均可以根据客户需求修改。
