德伦科技推出——15W电子烟方案板说明

15W电子烟方案板说明

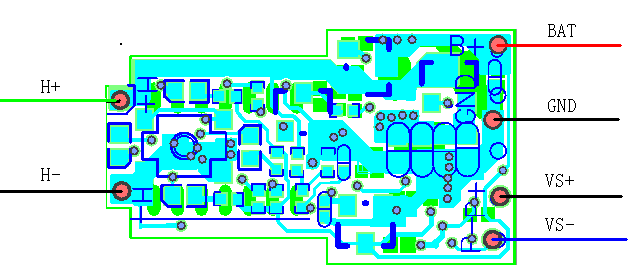

方案板外观如下:


其中非电感面为正面

引脚说明:

BAT: 接电池正极

GND:接电池负极

VS+:接滑动变阻器采样端

VS-:接滑动变阻器采样端

H+:点烟时接发热丝一端/充电时接充电器正极

H-点烟时接发热丝一端/充电时接充电器负极

功能描述:

1  电池电压:3.0V-4.2V;

2  上电或锁定后省电电流:<30uA

3  上电提示:电池上电时所有灯闪3次后灭,不吸烟进入睡眠模式。

4  锁定/解锁:2秒内连按5次切换,LED指示灯闪3次提示。

5  输出电压: 最左3.3±0.15V;旋到最右4.80±0.15V (负载1.6ohm)

6  吸烟提示:按下按键,LED灯亮。

7  单口超时:吸一口烟超过10S,相应电量指示灯闪5次提示。并且关闭输出

8  短路保护:输出电压低于1V时,进入短路保护状态,关闭输出。所有灯闪3次提示

9  低压提示:Bat < 3.2V,每次吸烟所有灯闪10次提示,无电压输出

10 发热丝处充电:(在解锁状态下可以充电,锁定状态不能充电)

        充电开始:所有灯闪3次。

充电结束:LED灯闪20次后灭;充电结束后自动进入锁定状态

充电电压:4.20~4.30V(充满电后电池电压4.05~4.15V

充电器脱离:充电器脱开烟杆时,充电器LED灯闪烁3,再关闭LED,进入睡眠。

以上控制的闪灯方式均可以根据客户需求修改。
