15W电子烟方案板说明

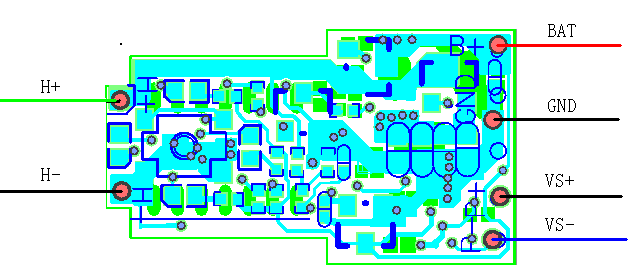

方案板外观如下：

其中非电感面为正面

引脚说明：

BAT: 接电池正极

GND：接电池负极

VS+：接滑动变阻器采样端

VS-：接滑动变阻器采样端

H+：点烟时接发热丝一端/充电时接充电器正极

H-：点烟时接发热丝一端/充电时接充电器负极

功能描述：

1  电池电压:3.0V-4.2V;

2  上电或锁定后省电电流：<30uA

3  上电提示：电池上电时所有灯闪3次后灭，不吸烟进入睡眠模式。

4  锁定/解锁：2秒内连按5次切换，LED指示灯闪3次提示。

5  输出电压: 最左3.3±0.15V；旋到最右4.80±0.15V (负载1.6ohm)

6  吸烟提示：按下按键，LED灯亮。

7  单口超时：吸一口烟超过10S，相应电量指示灯闪5次提示。并且关闭输出

8  短路保护：输出电压低于1V时，进入短路保护状态，关闭输出。所有灯闪3次提示

9  低压提示：Bat < 3.2V，每次吸烟所有灯闪10次提示，无电压输出

10 发热丝处充电：(在解锁状态下可以充电，锁定状态不能充电)

        充电开始：所有灯闪3次。

充电结束：LED灯闪20次后灭；充电结束后自动进入锁定状态

充电电压：4.20~4.30V（充满电后电池电压4.05~4.15V）

充电器脱离：充电器脱开烟杆时,充电器LED灯闪烁3次,再关闭LED灯,进入睡眠。

以上控制的闪灯方式均可以根据客户需求修改。
