一、概述

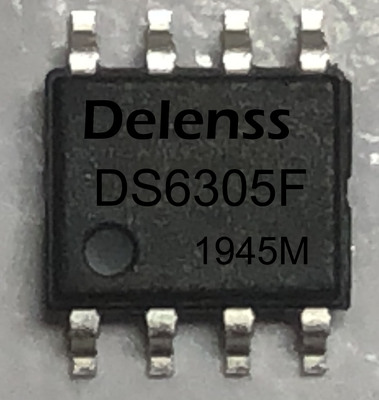

DS6305F是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED电量指示的集成电源管理IC。
DS6305F是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。
DS6305F的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。
DS6305F配置了3个LED驱动端口，可驱动4个LED显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
DS6305F具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
二、产品特点
外围电路简单，无需外部MOS
可以实现输入端2.0A@5V同步开关充电
可以实现2.4A@5V同步开关升压输出
低待机电流，约为60uA
充饱电压可选
软启动功能
涓流/恒流/恒压三段式充电
输入电源掉电电池自动升压供电
整体方案升压最高效率可达94%@2.4A
OUT输出过流，短路保护
自动检测负载启动功能
空载检测关断功能
输出线补功能
快速充饱功能
多种按键模式可选
可选手电扩流功能
1-4灯电量显示功能，多种电量显示方式
多种电量曲线可选
封装形式：eSOP8L
三、应用领域
